米朗PM-225MM/KTM-225MM微型拉杆式电子尺在注塑机上的安装指南

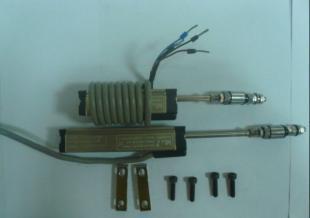

米朗（MIRAN）PM-225MM（或型号KTM-225MM）微型拉杆式电子尺是注塑机中用于精确测量顶出或射台移动位置的关键传感器。其结构紧凑、精度高、可靠性强。正确的安装是保证其长期稳定运行和测量精度的基础。以下是一份详细的配件安装指南。

一、安装前准备

1. 安全第一：确保注塑机已完全断电，并挂上“禁止合闸”警示牌。必要时，对液压系统进行泄压。
2. 核对型号：确认电子尺型号（PM-225MM/KTM-225MM）与设备要求完全匹配，检查拉杆行程（225mm）是否满足应用需求。
3. 检查配件：开箱检查电子尺本体、安装支架、连杆、万向节、固定螺丝等附件是否齐全，外观有无运输损伤。
4. 工具准备：准备合适的开口扳手、内六角扳手、螺丝刀、水平尺、百分表（用于校准）等工具。

二、安装位置选择与基准固定

1. 主体固定：将电子尺的尺身（传感器本体） 通过其安装孔，牢固地固定在注塑机一个静止的、稳固的基座上。例如，可以安装在注塑机的尾板或一个专门设计的固定支架上。确保固定后尺身无任何晃动。安装面应尽量平整，以保持尺身平直。
2. 拉杆方向：确保电子尺的拉杆（伸缩轴） 的伸缩方向与待测部件的运动方向严格保持平行。这是避免产生侧向应力、卡死和测量误差的关键。可以使用水平尺进行初步校准。

三、运动端连接

1. 使用万向节：绝对禁止将电子尺的拉杆直接刚性连接到运动部件上。必须通过随机附带的万向节和连接杆进行连接。
2. 连接步骤：

• 将万向节的一端与电子尺的拉杆末端的螺纹孔连接。

• 将连接杆或安装支架的另一端与注塑机的运动部件（如顶出板或射台移动板）的合适连接点固定。

• 再将万向节的另一端与该连接杆铰接。

1. 目的：这种浮动连接可以补偿设备运行中可能存在的微小不同心度和偏摆，保护电子尺内部精密电位器免受损害。

四、电气接线

1. 识别线缆：米朗电子尺通常采用三线制或五线制。常见线色定义（请务必以随附说明书为准）：

• 电源+：通常为红色或棕色（如+5V或+10V DC）。

• 电源-：通常为蓝色或黑色（0V/GND）。

• 信号输出：通常为绿色或白色（模拟电压或电流信号）。

• （如有）屏蔽线：接入设备端可靠接地，抗干扰。

1. 接线：将线缆对应接入注塑机控制系统（PLC或专用控制器）的模拟量输入模块的相应端子上。确保接线牢固，极性正确。
2. 走线规范：信号线应远离主电机动力线、加热圈电源线等强电线路，最好使用金属软管或穿线管隔离，防止电磁干扰。

五、安装后检查与校准

1. 机械检查：手动缓慢运行注塑机的相关动作（如顶出），全程观察电子尺拉杆伸缩是否顺畅、无卡滞、无异响。检查万向节各关节活动是否灵活。
2. 电气检查：上电后，在控制系统监控界面查看电子尺信号值。手动将运动部件移动到机械零点（起始位）和终点，记录对应的信号读数。
3. 校准设定：根据控制系统要求，将测量到的起始位信号值和终点信号值输入参数设置页面，完成量程标定。例如，设定0V对应0mm，5V对应225mm行程。
4. 精度验证：使用百分表或块规，让运动部件停在几个不同的已知位置，对比控制系统显示的位置值与实际机械位置值，误差应在电子尺标称精度（如±0.05%FS）和设备允许范围内。

六、注意事项

• 严禁超行程：确保设备机械行程不超过电子尺的225mm总行程，并在两端留出少量余量（约2-5mm），绝对禁止机械硬冲击拉杆的限位块。
• 环境防护：尽管该型号通常具有一定的防油防尘能力，但仍建议在油污、碎屑严重的环境中加装防护罩。
• 定期维护：定期检查安装紧固件是否松动，拉杆表面是否清洁，可涂抹少量润滑脂以保证运动顺滑。

遵循以上步骤，可以确保米朗PM-225MM/KTM-225MM微型电子尺在注塑机上正确、可靠地安装，从而为设备提供精准、稳定的位置反馈，保障生产质量和效率。如遇复杂情况，建议参考产品官方手册或联系专业技术人员。
